1.1设计概述

为便于商务办公楼的管理，有效保障停车场内交通秩序及场所的安全。采用成熟、先进的技术，能够体现智能化科技含量，达到“安全快捷、便利高效”的建设目的，通过安装升降柱对过往车辆进行限制，又能节省空间。

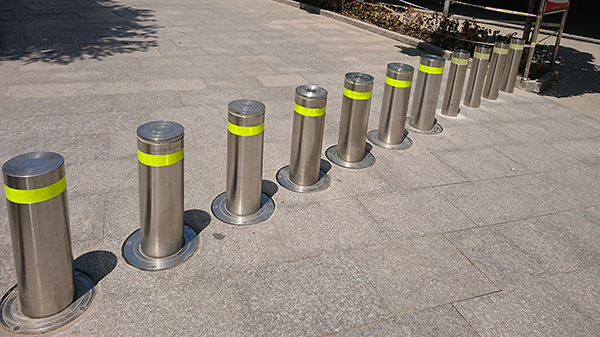

液压分体升降柱，是采用液压动力站与升降柱分离的模式，即液压动力站外置，自动控制升降柱的频繁升起和降落。具有起升速度快，防撞性能高的特性，可线控和近/远程遥控以及读卡器控制和RFID射频控制，并可通过计算机实现程序化控制，适用于高频率、高安全车辆进出场所。

1.2设计需求

保证出口和入口分开，避免车辆在行驶过程中混道。入口处采用远距离蓝牙感应开启，出口采用压地感出开启，也可通过遥控器开启或外接线控按钮开启。电动升降柱系统管理设备放置在商务城一层大厅前台登记管理处。

1.3系统特点

电动升降柱系统是目前非常先进的停车管理系统，它由前端安装设备部分、布线部分和管理设备部分组成。

1. 快速平静

升降时间最快可达3秒，远远大于同等规格的气动升降柱，这一点极其难能可贵。由于它采用液压驱动单元，动作起来，柔和而平静，很好的解决了传统气动升降柱因气泵工作噪音大的问题。

2. 控制敏捷

控制单元采用多功能逻辑控制器，可以调制多种不同的功能模式，以满足不同用户在功能上的不同需求。另外，值得一提的是，其运动行程为可调式计时设计，用户可自由控制柱子的升降高度，有效节省能源消耗。升降柱与道闸等其它设备进行联动控制，也可以与其他控制设备组合，实现自动控制。可在控制器周围30米左右范围内（根据现场的无线电通讯环境而定），活动遥控路障柱的升降。

3. 结构独特

其核心部分液压单元与机械动力有独特的机构设计，可有效地将机械能传递给液压驱动单元，动作高效。液压单元实现压力直升的独特设计，性能卓越，在国内外同一领域里是很少见的。

4. 安全可靠

当遇停电等紧急情况时，可手运开启紧急下降按钮，柱体降下，以开放通道，放行车辆。内部固定机构的上部和下部分别装有电流检测传感器和电磁传感器，从而实现了对动力单元的过流保护及柱体动作的有效限位，运行稳定可靠。

5. 经济实惠

环保节能，低消耗，故障率更低，使用寿命更长，降低了维护成本。另外，采用非传统式导向机构设计，安装维护，更加简便快捷。

1.4技术参数

1全自动电动升降柱

升降柱柱体外径：245±1毫米；

升降柱柱体壁厚：9- 10毫米；

升降高度：600毫米；

升降时间：≤5秒；

抗冲等级：K4；

警示标志：反光带、红色警示灯；

使用电压：

室内设备：单相 220V～，50HZ；

户外设备：直流 24伏；

升降柱材质：304不绣钢无缝钢管，精抛。

2全自动蓝牙一体机

电源电压：直流12V/3A。

通讯接口：RS485

用户数量：无限制。

记录数量：无限制。

读卡区域：6 0度锥形区域。

读卡距离：3～1 5米可调。

工作温度：-40℃~+80℃。

工作湿度 ：/10%~90%

立杆规格 ：1米5喷涂立杆

结构尺寸： 250mm*260mm*65mm(W*H*D)

1.5售后维保

质保服务期承诺量年，质保期内因产品质量问题给与免费更换。提供的产品都实行国家规定的“三包”及实行统一的全国联保。

施工在接到故障通知后4时内派技术人员到达现场，普通故障修复时间为到达现场4小时内，如在8时内不能解决问题，在24小时内用同样的品牌、规格或更高的部件更换到位。
