光纤的色谱顺序
目前，光缆内的光纤和光纤套管的颜色一般采用全色谱识别，在不影响识别的情况下允许使用本色。
一、套管色谱与套管内光纤色谱
一般地，光缆内的套管色谱排列和套管内光纤的色谱排列情况如下所示：
1、松套管中光纤的色谱排列（国际光纤色谱）
|
光纤号 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
颜色 |
蓝 |
橙 |
绿 |
棕 |
灰 |
白 |
红 |
黑 |
黄 |
紫 |
粉红 |
青 |
注意
a、松套管中光纤不足12芯时，色谱从1号起连续取用。
b、标准色谱中，6号白色可以用自然色代替，称为标准色谱W。
c、可按照客户要求的色谱生产。

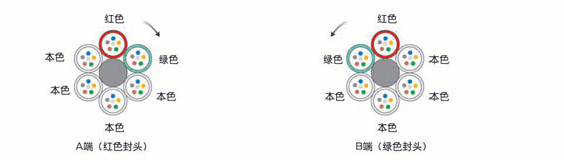

2、层绞式光缆中松套管色谱排列
领示色谱
|
套管号 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
颜色 |
红 |
绿 |
本 |
本 |
本 |
本 |
本 |
本 |
本 |
本 |
本 |
本 |
a、领示色谱缆芯里含有填充绳时，填充绳紧靠红靠排列，有特殊要求除外。
b、领示色谱缆芯里只有一根套管时，该套管一般为绿色，有特殊要求除外。
全色谱
|
套管号 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
颜色 |
蓝 |
橙 |
绿 |
棕 |
灰 |
白 |
红 |
黑 |
黄 |
紫 |
粉红 |
青 |
二、光纤带色谱标识
BELLCORE的国标纤芯顺序为:
蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青；（橙也称为桔）
色标要符合孟塞尔色标，这也是全球最全面执行的色标排列.
国标全色谱：蓝、橙、绿、棕、白、红、黑、黄、紫、粉红、青。松套管序和这一样。
三、光缆线序色谱排列光纤色谱
光缆线序色谱排列光纤色谱1# -12#一般是蓝、桔、绿、棕、灰、白、红、黑、黄、紫、粉红、浅绿。 如果光缆小于12D，用一根束管就可装下，也叫中心束管式；
如果光缆需要光纤大于12D ，就必须用到二根以上的束管，起始束管一般为红色，其次是绿色，接下来按顺序是白 1、白2 、白 3... ，
如果是144D就用 12 根束管，每根束管12D，这种光缆由于是多根束管绞在一起做成的，也叫层绞式光缆。
当然有的厂家还用带状光纤，12根光纤并成一排作为一组，色谱排列一样。
应该是红头绿尾，先内后外，先熔大芯数，后熔小芯数 ........
目前国内的光纤束状光纤只能做到288芯，一般生产厂家的排列顺序是从能层向外层数。再大芯数只能是带状的了。
国标纤芯顺序为：蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青、本色；松套管序为：红起白止。
